Машина випробувальна навчальна МИ-20УМТ
Опис
Машина випробувальна призначена для дослідження матеріалів на розтяг і стиск з максимальним зусиллям 20 кН і визначення твердості матеріалів.
Машина дозволяє знімати залежність сили від деформації зразків різної форми і матеріалів, а також проводити вимірювання твердості матеріалів по Бринелю.
Машина виконана в настільному виконанні і складається з:
- силової рами (станини)
- силозбуджуючий пристрій електромеханічного типу
- силовимірювального пристрою
- вимірювальний пристрій переміщення (деформації)
- пристрій керування
- захватно-опорні пристрої
- пристрої аварійного відключення
- двигуна при досягненні траверсою крайніх точок
- мікроскоп відліковий цифровий
Машина може працювати автономно і спільно з ПЕОМ типу IBM PC з використанням стандартного інтерфейсу RS-232 (в склад машини не входить і поставляється за окремою заявкою). Системні вимоги до ПЕОМ - будь-яка, що працює під ОС Windows 9х/Ме/XP/W7, і має вільний Com-порт, роздільною здатністю монітора не менше 800х600 точок. Мікроскоп підключається до ПК через USB інтерфейс.
При автономній роботі керування машиною здійснюється за допомогою пульта, який розміщений на передній панелі, і забезпечується:
- регулювання і відображення значення швидкості переміщення траверси
- встановлення і відображення значення граничної сили
- відображення значення поточної сили
- відображення значення переміщення траверси
- відображення значення сили розриву
- відображення значення максимальної сили під час досліду
- обнулення значення переміщення траверси
При роботі з ПЕОМ керування машиною здійснюється за допомогою програмного забезпечення, і додатково забезпечується побудова графіку залежності сили від деформації при розтягу або стисканні зразка, при різних швидкостях переміщення з можливістю його подальшої обробки, збереження і виводі на друк.
В паспорті на машину приведений протокол обміну між машиною та ПЕОМ, що дозволяє користувачу розробити власне програмне забезпечення у відповідності до власних потреб. Для отримання демонстраційної версії програмного забезпечення необхідно звернутися до нас по електронній пошті uchtech@rv.uar.net.
Мікроскоп відліковий цифровий застосовується для вимірювання діаметра відбитка, який утворюється на поверхні різних металів при визначені твердості по методу Брінеля, довжини і ширини канавок, пазів і т.п.

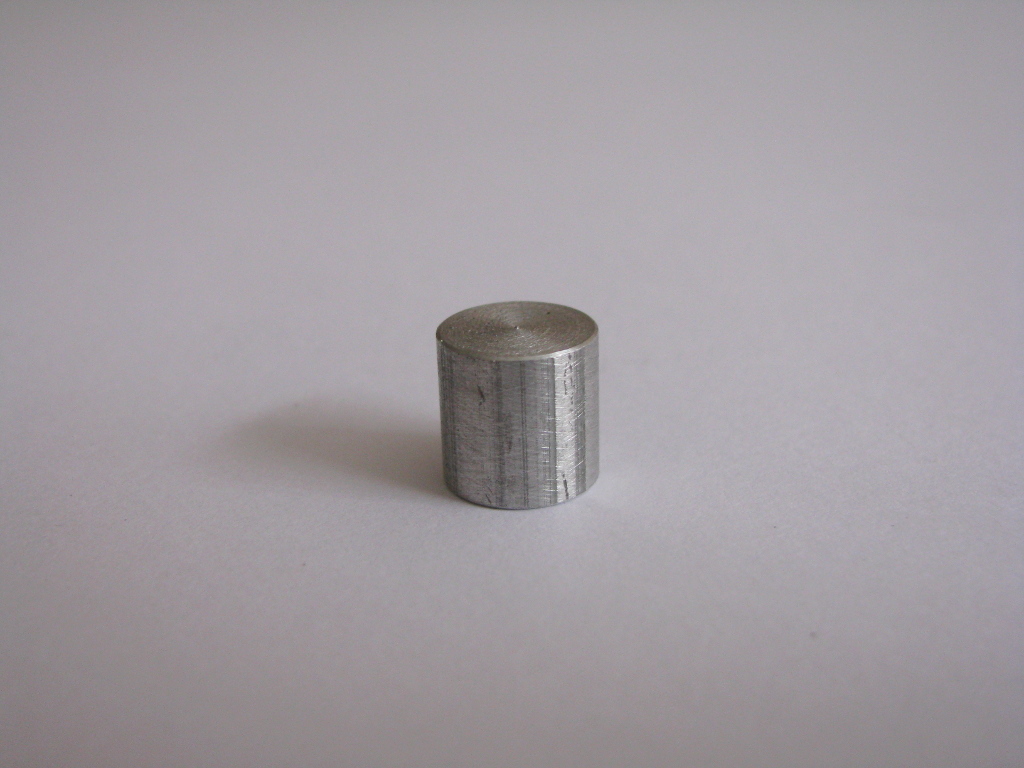

В комплект машини випробувальної входять пристрої для випробування на розтяг і стиск, і вимірювання твердості по Брінелю, а також комплект зразків для розтягу і стиску.
Крім того спільно з машиною можуть використовуватись:
- пристрій для випробування трубчастих зразків на плющення
- пристрій для випробування зразків на згин
- пристрій для випробування плоских зразків на розтяг
- пристрій для випробування плоских зразків на розтяг
- пристрій для випробування різьбових з’єднань на розрив
які дозволяють проводити випробування наступних зразків:
- зразок трубчастий для випробування на плющення
- зразок плоский для випробування на згин
- зразок плоский для випробування на розтяг
Основні технічні характеристики
| Найбільше граничне навантаження, кН, не менше | 20 |
| Ширина робочого простору, мм, не менше | 175 |
| Найбільша відстань між торцями пристроїв для кріплення захватів, враховуючи робочий хід активного захвату, мм, не менше | 310 |
| Найменша відстань між торцями захватів, мм, не більше | 5 |
| Робочий хід траверси при встановлених захватах, мм, не менше | 5...270 |
| Швидкість переміщення активного захвата, мм/мин | 0,5...60 |
| Ціна одиниці найменшого розряду при вимірюванні лінійного переміщення, мкм | 1 |
| Ціна одиниці найменшого розряду при вимірюванні навантаження, Н | 10 |
| Абсолютна похибка при вимірюванні лінійного переміщення | ±5 од. мол. розр. |
| Відносна похибка вимірювання навантаження розтягу (стиску), не більше | ±5%±2 од. мол. розр. |
| Діаметри кульок інденторів, мм | 2.5 5.0 10 |
| Збільшення мікроскопа цифрового, кратн. | от 10 до 200 |
| Похибка вимірювання мікроскопа цифрового, мм | ±0,1 |
| Живлення машини здійснюється від мережі змінного струму | 220В 50Гц |
| Потужність споживання, ВА, не більше | 300 |
| Габаритні розміри, мм, не більше | 680х480х200 |
| Маса, кг, не більше | 60 |
Фотографії
