Установка лабораторна ФМ-17 "Зіткнення куль"
Опис
Установка призначена для дослідження процесу зіткнення твердих тіл і перевірки виконання законів збереження імпульсів. Установка дозволяє визначити час зіткнення куль і коефіцієнти відновлення швидкості і енергії для випадку пружного удару куль.

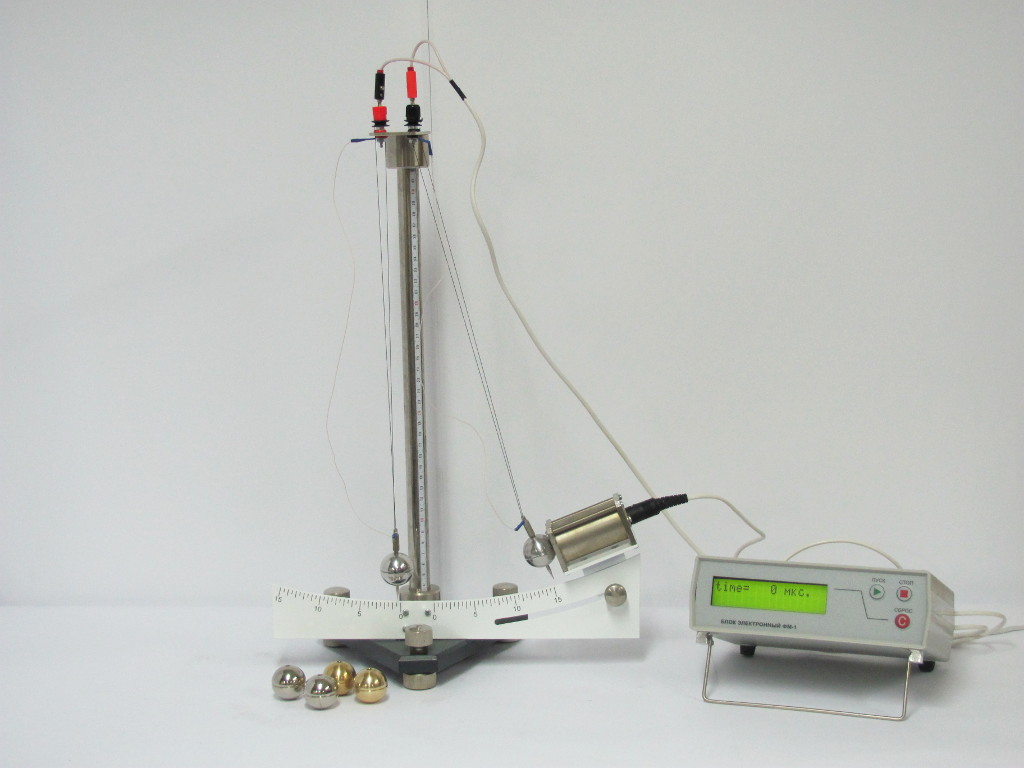

Установка являє собою два біфілярних маятника на кінцях яких встановлюються кулі з різних матеріалів. Кінці стержнів маятників загострені і призначенні для відліку кута відхилення. Нитки маятників закріплені на кронштейні, який встановлений на верхньому кінці стійки. Стійка закріплена в основі. В нижній частині стійки кріпиться кронштейн з платформою зі шкалою, для відліку кута відхилення маятників. На платформі встановлюється електромагніт, який може переміщуватися по лінії руху центру мас кульок, встановлених на маятнику, призначений для фіксації кулі в початковий момент експерименту.
Живлення електромагніту, а також відлік часу зіткнення куль проводиться за допомогою блока електронного ФМ-1/1 (входить в склад установки).
Основні технічні характеристики
| Довжина підвісу куль, мм | 370±10 |
| Діапазон вимірювання кута відхилення кулі, град | 0...15 |
| Ціна поділки кутової шкали, град | 0,5±0,1 |
| Кількість змінних куль, шт. | 6 |
| Матеріал змінних куль | сталь алюміній латунь |
| Діаметр куль, мм | 30 ± 0,2 |
| Вимірювання інтервалів часу здійснюється в діапазоні, мкс | 1...9999 |
| Живлення установки здійснюється від мережі змінного струму | 220В, 50Гц |
| Потужність споживання, ВА не більше | 50 |
| Габаритні розміри, мм, не більше | 330х210х550 |
| Маса, кг, не більше | 6 |
