Установка для демонстрації зовнішнього фотоефекту ФДСВ-11
Опис
Установка призначена для демонстрації дослідів по зовнішньому фотоефекту шляхом індикації вимірювання заряду попередньо заряджених металевих пластин (мідної або цинкової) при опроміненні їх ультрафіолетовим випромінюванням, а також індикації фотоструму, який виникає при такому ж опроміненні та під дією напруги між металевою пластиною і сітчастим електродом (дослід Столєтова). Крім цього, установка дозволяє спостерігати червону межу фотоефекту.

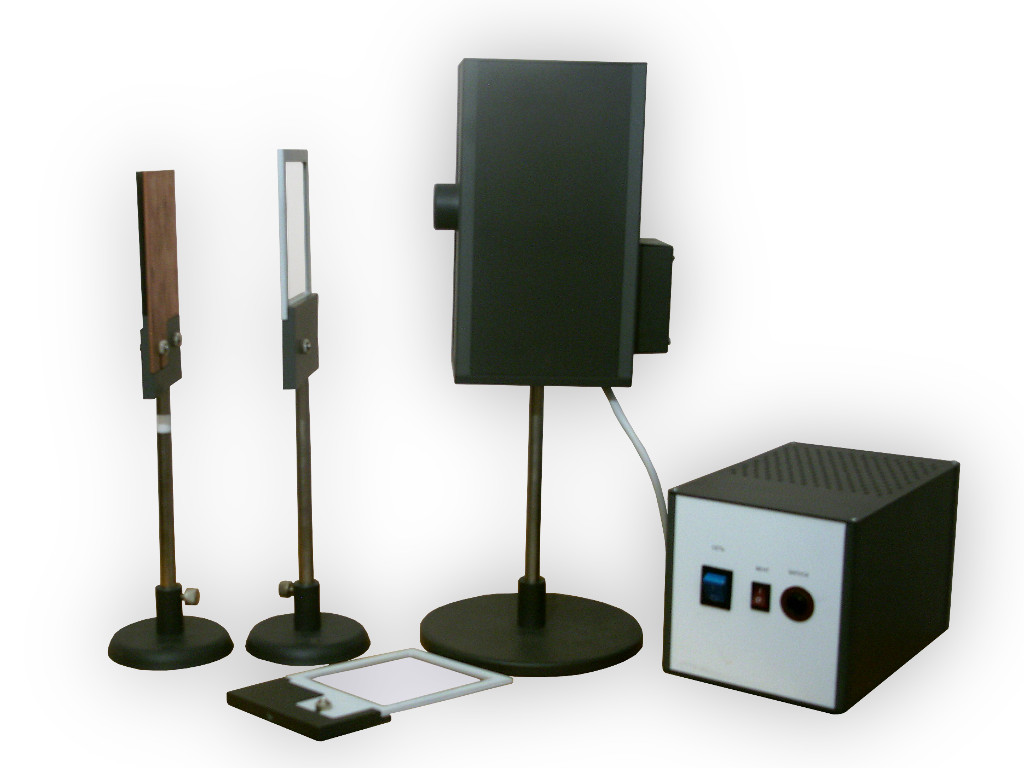

Установка складається з джерела ультрафіолетового випромінювання з джерелом живлення, блоку металевих пластин, сітчастого і скляного екранів. В якості вимірювальних приладів застосовуються вимірювач демонстраційний аналоговий ИД-2 і електрометр (у комплект установки не входять і поставляються за окремою заявкою). Крім того для проведення демонстрацій необхідні високовольтне джерело живлення (або електрофорна машина) і регульоване джерело живлення напругою до 100В, силою струму 10 мА.
Основні технічні характеристики
| Живлення установки здійснюється від мережі змінного струму | 220В, 50Гц |
| Потужність споживання, ВА не більше | 750 |
| Габаритні розміри, мм, не більше | 400х500х600 |
| Маса, кг, не більше | 15 |
Фотографії
