Установка демонстраційна ФДЭ-003М "Електромагнітна індукція. Індуктивність і ємність в контурі змінного струму"

Опис

Установка призначена для проведення демонстрацій основних явищ виникнення ЕРС електромагнітної індукції, ЕРС самоіндукції, контурів R-L, R-C, L-C в колі змінного струму, перехідних процесів в цих контурах явищ резонансу в контурі L-C і т.д.

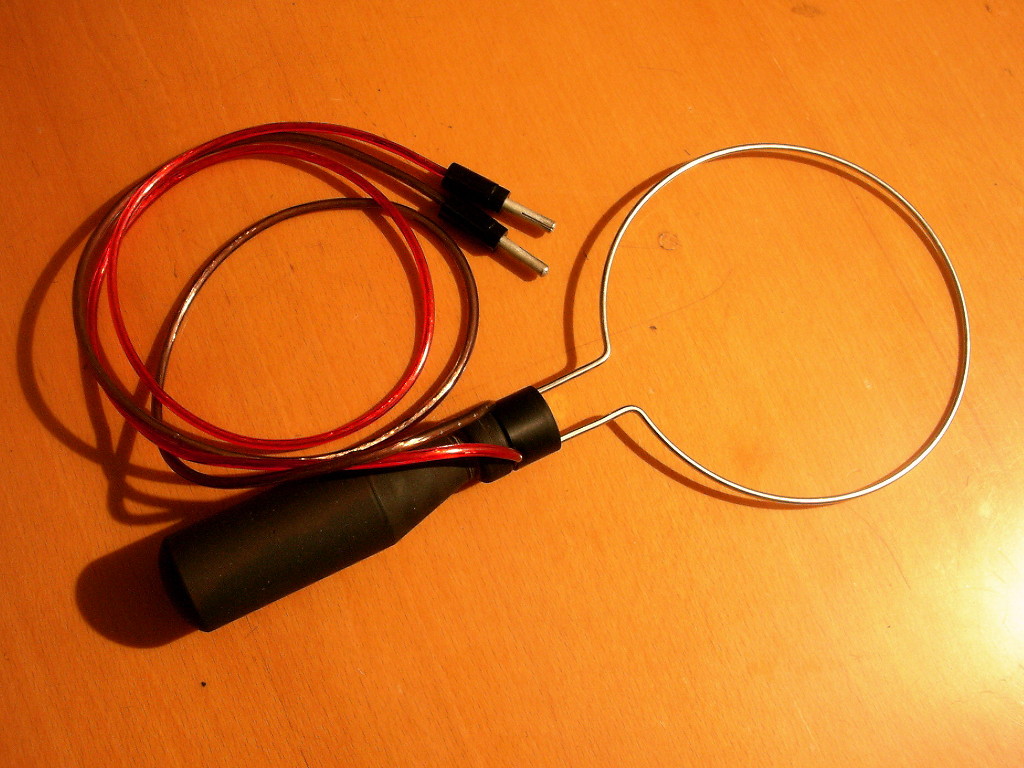

Конструктивно установка виконана у вигляді набору, який складається з котушок різних діаметрів і різною кількістю витків, системи магнітів, невеликих магазинів ємностей і опорів, феромагнітного осердя, гнучкого і жорсткого одиночних контурів, з'єднувальних проводів, пристроїв комутації і піддону, на якому розміщуються всі приналежності під час демонстрації .

Установка дозволяє проводити наступні демонстрації:

виникнення ЕРС електромагнітної індукції при переміщенні (повороті) котушки (одиночного контуру) в магнітному полі створеному соленоїдом, по якому протікає постійний струм, постійним магнітом або за допомогою котушок Гельмгольца (ФДЕ-022М)
зміна фаз або форми сигналу внаслідок явища ЕРС самоіндукції
залежність індуктивності котушки від магнітних властивостей осердя
залежність коефіцієнта взаємної індукції від відстані між котушками
змінний струм в R-L, R-C, L-C контурах
перехідні процеси в контурах R-L, R-C, L-C
резонанс у коливальному контурі
згасальні електричні коливання

Для проведення демонстрацій необхідні наступні додаткові прилади:

джерело напруги змінного/постійного струму 36В/6А
осцилограф
генератор звукової частот
демонстраційний мультиметр з цифровим відліком ФД
вимірювач демонстраційний аналоговий ИД-2/1

Примітка: додаткові прилади поставляються за окремою заявкою.

Основні технічні характеристики

Кількість витків малої котушки, не менше	100
Індуктивність малої котушки, мГн	0,68±10%
Кількість витків великої котушки, не менше	300
Індуктивність великої котушки, мГн	3,1±10%
Індукція магнітного поля створюваного магнітною системою, мТл, не менше	8
Діапазон установки ємності, мкФ	0.00-11,00
Відносна похибка установки ємності, %	10
Діапазон установки опору, Ом	0-990
Відносна похибка установки опору, %	1
Габаритні розміри, мм, не більше	500x350x450
Маса, кг, не більше	12
